入窯提升機膠帶跑偏調整裝置（膠帶調整器）
- 專業類別 ：
技藝工法類
- 獲獎時間 ：
2018年
- 獲獎等級 ：
三等獎
- 完成單位 ：
洛陽黃河同力水泥有限責任公司
- 項目簡介 ：

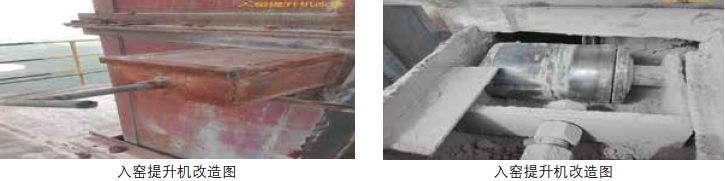

該項目針對入窯提升機跑偏嚴重，造成料斗脫落，皮帶撕裂被迫停窯等情況，經過反復研究論證，制做一套皮帶跑偏調整器安裝在入窯提升機上。具體設計為入窯提升機載重一邊的殼體兩個側 面上正對著膠帶的位置各開一個長240mm，寬180mm的長方形口，在開口外面焊接一個長300mm， 寬250mm，高150mm長方形箱體，面積最小的一個面敲開，對接在提升機殼體開口處。朝上的一個 面制作成活蓋，為正常運行期間檢查裝置、防止雨水和雜物進入提升機用。箱體內部靠近提升機方向的最前端是一個規格為φ150×180mm的圓柱形滾子。滾子中心軸兩端分別固定在一個“U”形支架的兩邊上，“U”形支架的后部中間處安裝一根30×400mm螺旋絲桿，絲桿的另一端延伸到箱體外面，用于微調，“U”形支架在箱體內可水平移動，箱體安裝在距離提升機頭輪較近的位置。該設計 有效解決了入窯提升機跑偏嚴重帶來的一系列問題。
- 創新點 ：
①提升機通過“U”形支架使?jié)L子和膠帶接觸，運轉滾子推動校正運行皮帶回歸正常位置，操作方便，安全可靠；②裝置適用性強，適用于所有膠帶提升機。
- 實際應用效果、推廣應用情況 ：
該項目設計的膠帶調整器使用后入窯提升機未出現因皮帶跑偏導致的設備停機現象。檢修期間檢查入窯提升機皮帶及料斗情況，未發現皮帶及料斗因與殼體掛蹭造成的非正常磨損。較之前對比明顯提升了系統設備連續運轉時間，延長了該膠帶的使用壽命。
- 專家評審意見 ：
該項目具有一定的創新性，制作的膠帶調整器有效解決了入窯提升機跑偏嚴重問題，并適用于所有膠帶提升機，具有推廣和示范意義。
